圓柱滾子軸承有比較多的種類和型號，其中比較常見的三類有單列圓柱滾子軸承，雙列圓柱滾子軸承，四列圓柱滾子軸承三類，這三類軸承的結構有著一定的區別，下面小編就來為大家總結一下常見的幾種圓柱滾子軸承的結構特點，希望對大家有所幫助。

　　一、圓柱滾子軸承的結構

　　1、單列圓柱滾子軸承結構

　　(1)圓柱滾子與滾道為線接觸軸承。負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列圓柱滾子軸承，及NNU、NN等雙列圓柱滾子軸承。該軸承是內圈、外圈可分離的結構。

　　(2)內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。一般使用鋼板沖壓保持架，或銅合金車制實體保持架。但也有一部分使用聚酰胺成形保持架。

　　2、雙列圓柱滾子軸承結構

　　雙列圓柱滾子軸承有圓柱形內孔和圓錐形內孔(軸承后置代號加K)兩種結構。圓柱形內孔和圓錐形內孔的差別就是內孔的形狀，和其對應的性能，圓錐形內孔的軸承在裝配時，內圈沿軸向移動可以調整軸承的徑向游隙。

　　3、四列圓柱滾子軸承結構

　　根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列軸承，及NNU、NN等雙列軸承。該軸承是內圈、外圈可分離的結構。內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。

　　二、圓柱滾子軸承的特點

　　1、單列圓柱滾子軸承的特點

　　(1)滾子與滾道為線接觸或修下線接觸，徑向承載能力大，適用于承受重負荷與沖擊負荷。

　　(2)單列圓柱滾子軸承根據套圈擋邊的不同分為N型、NU型、NJ型、NF型和NUP型等。圓柱滾子軸承承受的徑向負荷能力大，根據套圈擋邊的結構也可承受一定的單向或雙向軸向負荷。

　　(3)摩擦系數小，適合高速，極限轉速接近深溝球軸承。

　　(4) N型及NU型可軸向移動，能適應因熱膨脹或安裝誤差引起的軸與外殼相對位置的變化，可作自由端支承使用。

　　(5)對軸或座孔的加工要求較高，軸承安裝后外圈軸線相對偏斜要嚴加控制，以免造成接觸應力集中。

　　(6)內圈或外圈可分離，便于安裝和拆卸。

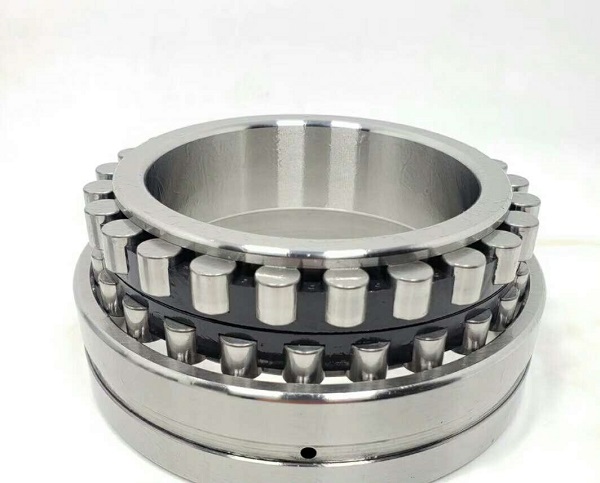

　　2、雙列圓柱滾子軸承的特點

　　(1)雙列圓柱滾子軸承軸承具有結構緊湊、剛性大、承載能力大、受負荷后變形小等優點。圓錐形內孔還可以起到微量調整游隙的作用，且可以簡化定位裝置結構，方便安裝拆卸。

　　(2)內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈或外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。

　　(3)雙列圓柱滾子軸承分圓柱孔和圓錐孔兩種，對徑向負荷剛性高，主要用于機床主軸，但也可用于其他場合，另外還有外圈帶油孔和油槽的軸承。

　　(4)NN型和NNU型雙列圓柱滾子軸承結構緊湊，剛性強，承載能力大，受載荷后變形小，大多用于機床主軸的支承。

　　3、四列圓柱滾子軸承

　　(1)四列圓柱滾子軸承有圓錐形內圈和外圈滾道，圓錐滾子排列在兩者之間。所有圓錐表面的投影線都在軸承軸線的同一點相聚。這種設計使圓錐滾子軸承特別適合承受復合(徑向與軸向)負荷。軸承的軸向負荷能力大部分是由接觸角α決定的;α角度越大，軸向負荷能力就越高。角度大小用計算系數e來表示;e值越大，接觸角度越大，軸承承受軸向負荷的適用性就越大。

　　(2)四列圓柱滾子軸承能承受很大的徑向載荷和沖擊載荷，加工精度高，適用于高速。大多應用于軋機的軋輥上，但也可用于其他場合，另外，FC、FCD、FCDP型四列圓柱滾子軸承可承受較大的徑向載荷，多用于軋機等重型機械上。

　　以上就是小編為大家總結的圓柱滾子軸承的結構及特點的全部?jì)热萘?，我們了解?a href="/tags-6.html" target="_blank">圓柱滾子軸承常見的三類，三類結構都不同，單列圓柱滾子軸承是線接觸軸承，雙列則是有圓柱和圓錐兩種內孔的結構，而四列是內外圈可分離的結構。另外，這三種軸承對應的特點也有所不同，大家可以注意一下，另外，如果在圓柱滾子軸承的知識上面還有哪些想要了解的，都可以電話聯系我們洛陽洛克威爾精密軸承有限公司，我們將為您提供較為專業的解答。
